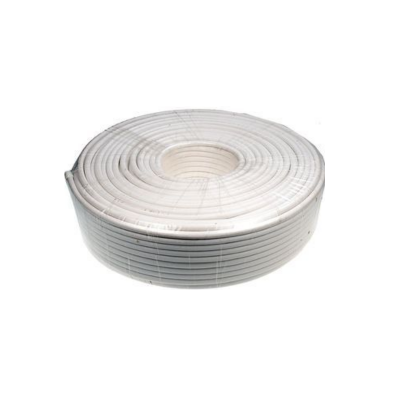

Кабель Коаксиальный Чуваш РК-75 (100 Метров)

Нормативная документация: ТУ 16/R05-013-2002
Код ОКПО: 35 8811

Область применения

Используются в качестве абонентских кабелей для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME. Конструкция аналогична кабелям типа RG 6/

Элементы конструкции

1 Внутренний проводник – медная проволока, номинальный диаметр 0,9 мм

2 Изоляция – пористая (S-F-S), полиэтилен низкой плотности, диаметр по изоляции 4,3±0,12 мм

3 Внешний проводник – экран фольгированный, оплеткаиз медных луженых проволок номинальный диаметр 0,10 мм; плотность оплетки 24,1%

4 Оболочка – ПВХ, наружный диаметр кабеля 6,6±0,25

Характеристики

Температура эксплуатации кабеля - от -40°С до +70°С

Расчетная масса кабеля, кг/км – 41,0

Волновое сопротивление - 75±3 Ом

Коэффициент затухания при частоте не более, дБ/м:

• 100 МГц – 0,10

• 200 МГц – 0,13

• 500 МГц – 0,17

• 800 МГц – 0,24

• 1000 МГц – 0,32

Указания по эксплуатации:

Минимальный радиус изгиба при монтаже – не менее 35 мм.

Прокладка и монтаж кабеля должны производиться при t не ниже 0°С

Срок службы кабеля – 5 лет
