Кабель коаксиальный полужесткий RG402 CF-141-50-FEP

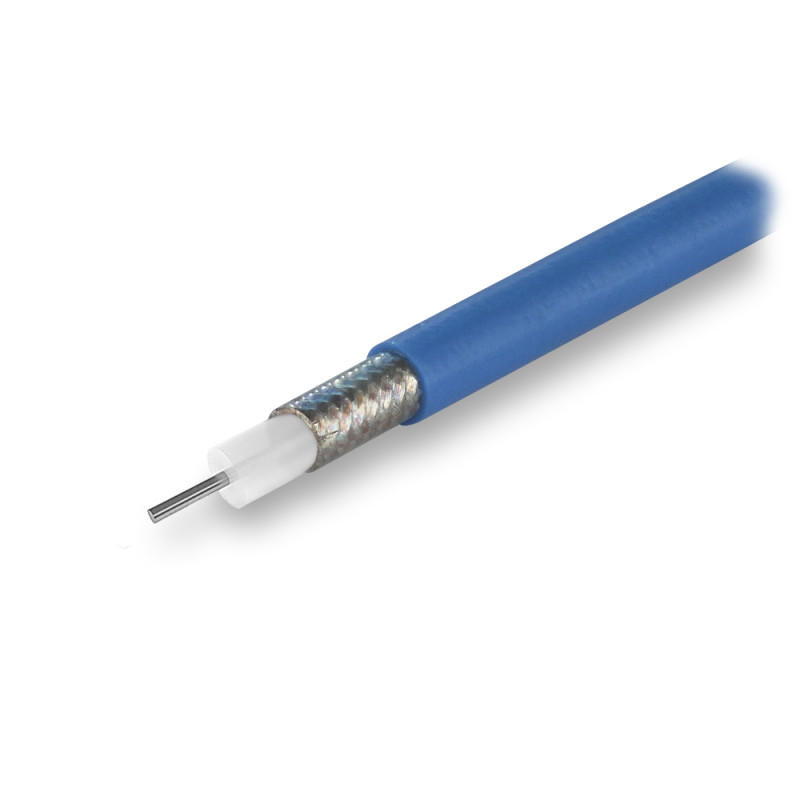

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF-141-50 FEP

• Импеданс: 50±2 Ом
• Погонная емкость: 95 пФ/м
• Коэффициент укорочения: 1,43
• Диаметр центрального проводника: 0,92 мм
• Материал проводника: серебрёная медь
• Диаметр диэлектрика: 2,97 мм
• Материал диэлектрика: PTFE - Фторопласт
• Внешний диаметр оболочки: 4,14 мм
• Материал оболочки: FEP - Экструдируемый тефлон (цвет - синий)
• Диаметр внешней оплетки: 3.58 мм
• Материал оплетки: луженая медь
• Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF-141-50 FEP

• Граничная частота: 53 ГГц
• Максимальная рабочая частота: 30 ГГц
• Коэффициент укорочения: 1.43
• Относительная диэлектрическая проницаемость: 2.07
• Импеданс: 50±2 Ом
• Номинальная погонная емкость: 95 пФ/м
• Номинальная погонная индуктивность: 0.23 мкГн/м
• Сопротивление центрального проводника по постоянному току: 67  Ом/км
• Сопротивление оплетки по постоянному току: 14.8 Ом/км
• Сопротивление изоляции: 1000 МОм*км
• Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
• Эффективность экранирования (максимальная): 100 дБ
• Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF-141-50 FEP

• Минимальный радиус изгиба (однократно): 12 мм
• Минимальный радиус изгиба (многократно): 50 мм
• Вес: 44 кг/км
• Усилие на разрыв: 32 кг

Таблица затухания для коаксиального кабеля CF-141-50 FEP
